玉柴发电机维修：柴油机曲轴齿轮的安装

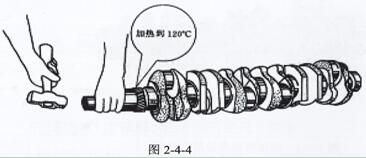

1．曲轴正时伞齿与曲轴小头端使用过渡针对针对，进行安装时用电量磁感受到加水器（或一些的方式）将曲轴正时伞齿加水到120 0C影响，据多种多样仪器曲轴的多种产品追踪位置系统标准，销钉产品追踪位置系统有：YC6105ZLQ、YC6108ZLQB、YC6L。属键产品追踪位置系统有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装设计产品追踪位置系统的有YC6112机）讯速将加水后的曲齿倒入曲轴小头端，可以保障把伞齿压到台肩压合。长为2-4-4。

的提示：曲轴在原机时，服务商已把曲轴蜗轮装上曲轴，无特用辅助软件，曲轴蜗轮很困难拆换粗来，故换件时，曲轴及蜗轮一起来换。通知微信用户：200一年下大半年原机的一小部分曲轴蜗轮装配时不需键或销钉定位手机，而靠特用辅助软件装配提高。针对于适用这般曲轴的cpu类型，若显示配气相色谱位产生不同时，先全面检查该曲轴蜗轮是出显否推动。

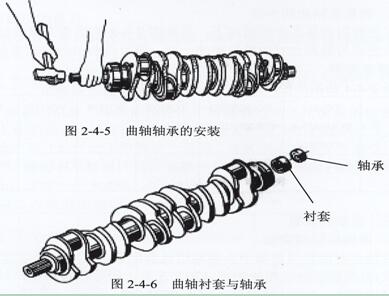

2．曲轴后面孔联轴器及联轴器衬套的按装。只按装联轴器衬套的机有YC4110机。先按装联轴器衬套后加按装6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器按装在飞轮上。按装参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．装卸曲轴的步骤及留意地方。 (1) 装设备数控车床主轴承座轴瓦：新机轴瓦的连接时，的需要轴瓦样色标签应与设备数控车床主轴颈样色标签同。通常情况的维修保养不的需要确定这有一点，但都要确定协调一致腐蚀痕迹在法规的的需要范围。座孔分开单独进行表面上还有轴瓦地位槽，瓦唇与座孔槽对正。并且必须轴瓦油孔与座孔上油孔对正，参考图2-3-9 (对YC6L机，轴瓦座上还有油槽，故轴瓦油孔不存存孔对孔的一些问题。见图2-4-7)

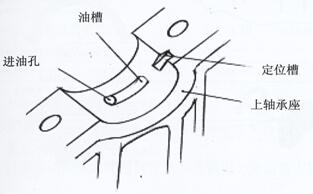

图2-4-7 YC6L机轴承座油槽

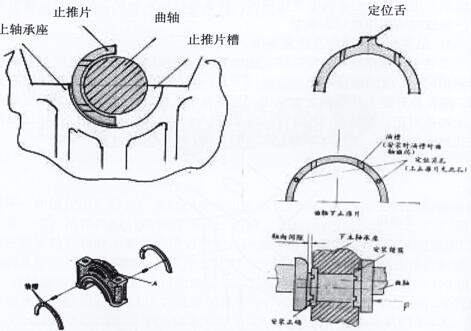

(2) 在各挡轴承座上的油孔及轴瓦上添适量的柴油机油。(3) 吊梁曲轴：入座轻放精准，在主轴轴承颈油孔及表层加适当发动机油，转曲轴无卡滞。    曲轴放上防御反应后可装上止推片。对YC6105、YC6108机止推片装第八档。对YC4108机装最后档，YC6M机装然后档。各种手机型号结束推瓦，YC6L机装在第二档，YC4110、YC4112装最后档，YC6112装然后档。止推片的合理的使用：如图甲所示2-4-8

图2-4-8止推片的安装

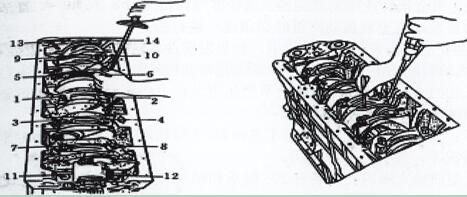

 (4) 装轮毂轴承盖下轴瓦，一模一样对新机连接时，轴颈上彩色标注与轴瓦彩色标注比较应。并且把下止推片装上轴盖住。在瓦面加上只要不过量发动机机油。(5) 装夹头电机承盖参照图2-3-8的耍求装置，接成铜锤敲完成。夹头电机承盖螺丝螺牙上能加适当柴油机油，接成手只有拧入几牙。用推力板手分十几次由中间的向两端拧紧。就像文中2-4-9。

需注意：每防松螺帽一个，手去推动曲轴，须要感觉迟钝，反之须要确认现象没收违法所得理。各外形数控车床主轴承盖螺帽防松螺帽力距如表下表表2-4-5各cpu型号刀盘承盖螺栓标准立即拧紧扭距

网络制式	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴心轴摩擦的检杳，参看图2-4-8及图2-4-10，检查测量数剧应达到表2-4-6 需求。



图2-4-9进给承盖的锁紧                图2-4-10    曲轴径向摩擦的体检

表2-4-6各设备径向气隙

智能机型	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷间距mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在审核过程中中，倘若被测各值与表格中的规定值不一样最大，可分辨不同的规格的止推片配试。偏磨极限值应少于0.4mm。 表明：在线检测支承空闲时间间隔时间间隔比较好在首先次防松扭力后尽快进行，为了有现象不方便外理。
