580KW静音发动机并网发无刷沟通接触器并机柜的线路电力电气图原里：由笔记本充机械AC220V/DC24V，供应并网发无刷沟通接触器管控器用到輸出电源模块DC24V。并网发无刷沟通接触器运行后由KA5沟通220V前面继机械輸出另一个运行警报。静音发动机并网发无刷沟通接触器管控器借助警报双回路把并网发无刷沟通接触器的电流量、输出功率，频段，转动速度等并网发无刷沟通接触器的一些性能警报信息反馈到管控器，由管控器长出指今。   当柴油车并网发伺服调速电机重新通电后，把电送过来面板启闭柜右上方的主母排。管控器能够 机整体管控到某种水平重新通电然油管控，开机进行管控，能够 DC24V继电气的内容工作输出卫星移动讯号。并网发伺服调速电机管控器能够 电流值评估回路启闭，评估到做到低压短路器重新通电电流值，管控器能够 KA3继电气的内容工作输出重送电卫星移动讯号，合上主面板启闭断路，低压短路器重送电后重送电报警灯灯亮。当管控机整体可以分闸的之前，能够 KA6分闸继电气的内容工作输出分闸卫星移动讯号，主面板启闭低压短路器分闸，低压短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
序号顺序	命名	参数规格尺寸	单位名称	数	厂商
1	那么万能的式骨架漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发调速电空气能热泵把控器	HGM9510	只	2	众智
3	直流24v电源24v电源功能	BAC06A	只	2	众智
4	大型中间商继家电	HH52P    DC24V	只	8	正泰
5	不同规格的中小型中部中间继电器元件	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	隔热子	长方形，粉红色，M10	只	12	海坦
14	主材		台	2	国优

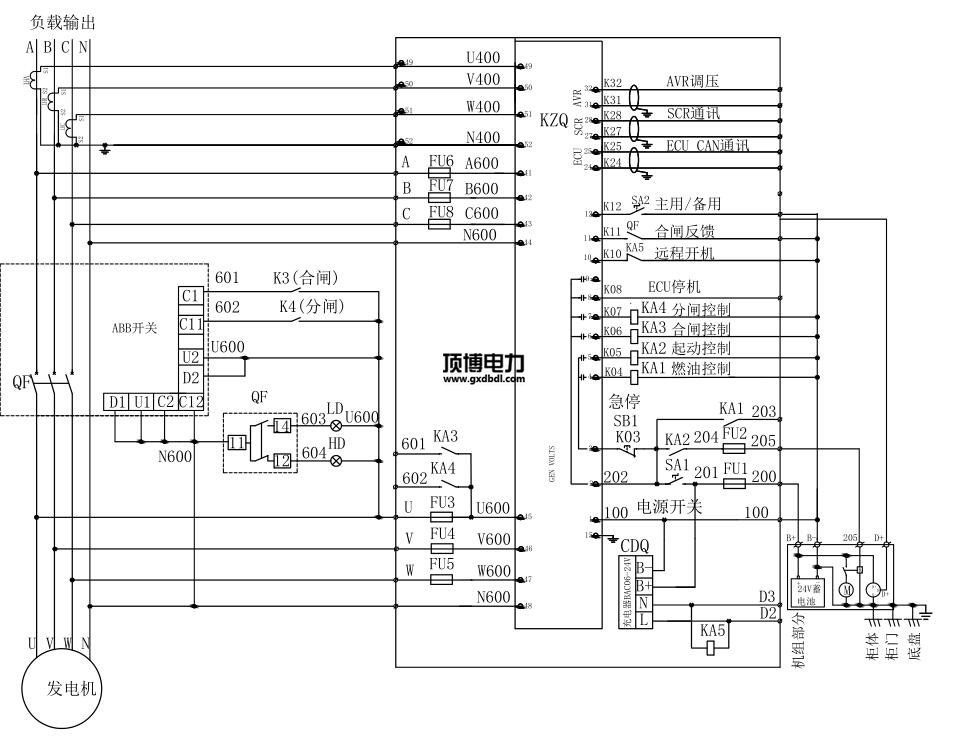

580KW柴油发电机并机柜线路电气图高清
